史上最全施工图知识整理
2018-01-04 16:54:51  来源:筑龙BIM  作者:  【 】  浏览:191

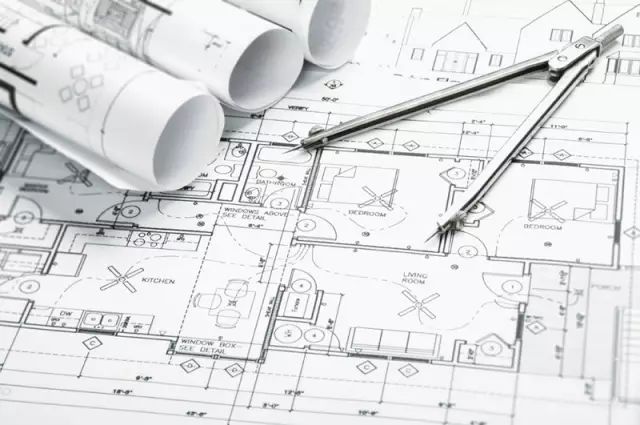

施工图纸是建造房屋的依据,是工程的语言,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。

为此必须学会识图方法,才能收到事半功倍的效果。以下是一些基本的识图方法:

一、理清顺序

循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次,一般是按如下顺序进行:

首先仔细阅读设计说明:了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;

接着要看平面图:了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;

③看立面图:以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;

看剖面图:以大体了解剖面部分的各部位标高变化和室内情况;

最后看结构图:以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;

⑥另外,详细阅读所指的大样图或节点图:必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。

只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到“先看
